Proyecto entregado

Modernización de iluminación LED

Sustitución de luminarias antiguas por una solución LED de mayor eficiencia, mejor distribución de luz y menor demanda eléctrica para Farmacia Cuernavaca.

Ver distribución eléctrica Conocer beneficios
Instalación de iluminación LED en Farmacia Cuernavaca
Instalación concluida — Iluminación LED en Farmacia Cuernavaca

Resumen del proyecto

La instalación quedó dividida en cuatro zonas de encendido para controlar el consumo y adaptar la iluminación a cada área.

💡
14lámparas lineales de 22 W
🔦
4reflectores LED de 100 W
✨
6lámparas LED de 54 W
⚡
1lámpara LED de 30 W

Galería de instalación

Registro fotográfico del proceso de instalación y montaje de las luminarias LED en Farmacia Cuernavaca.

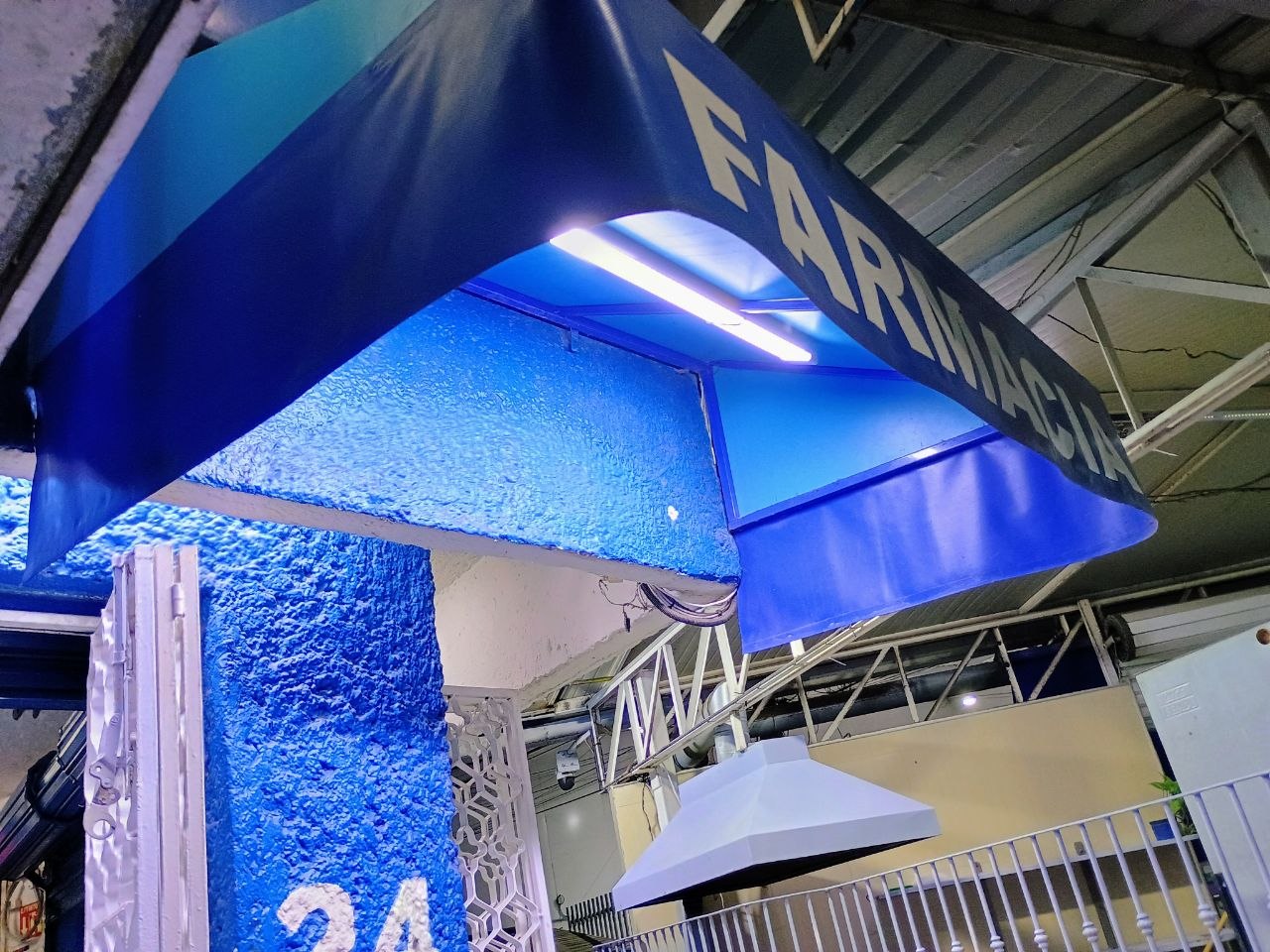

Instalación LED 1

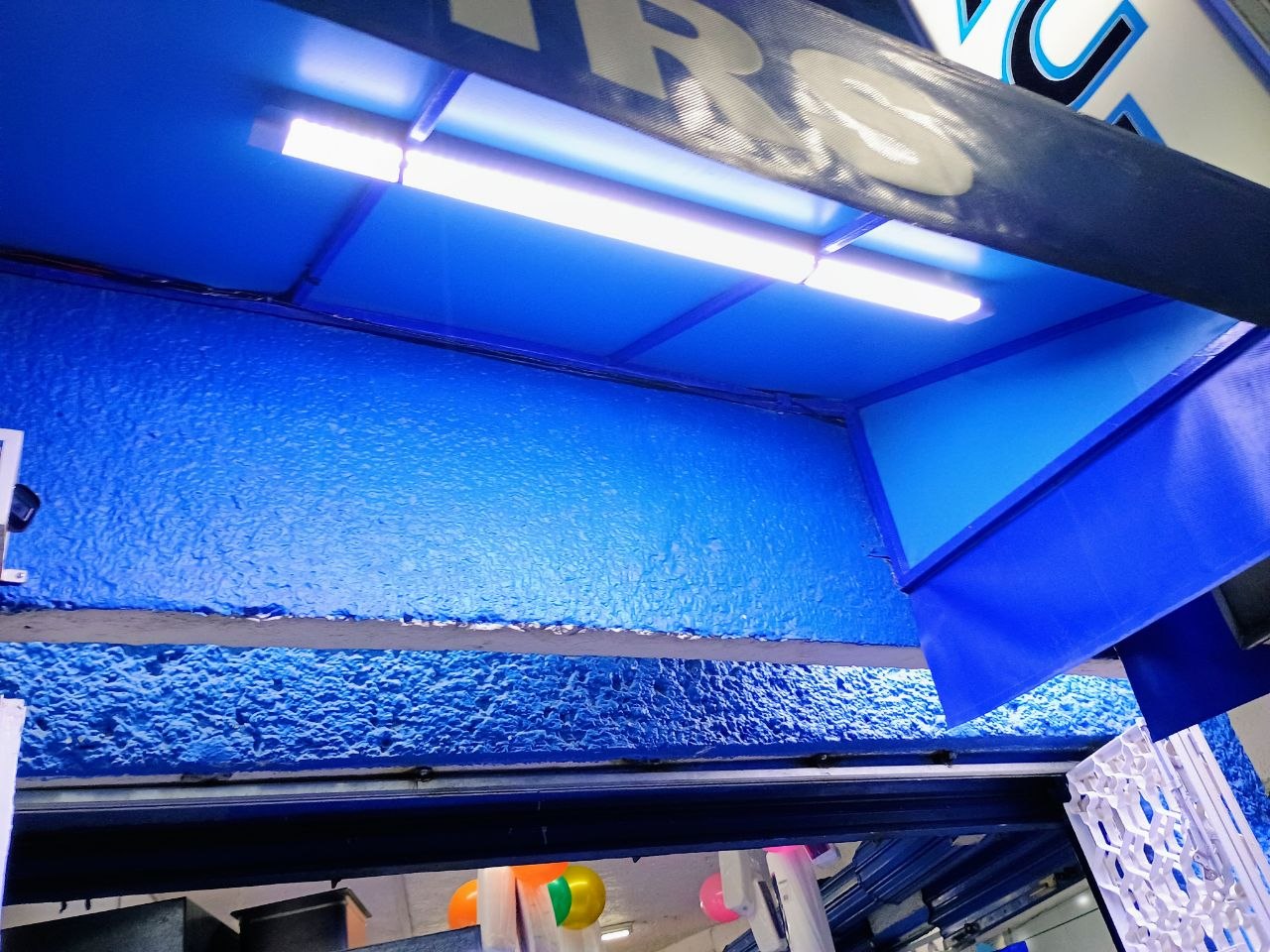

Instalación LED 2

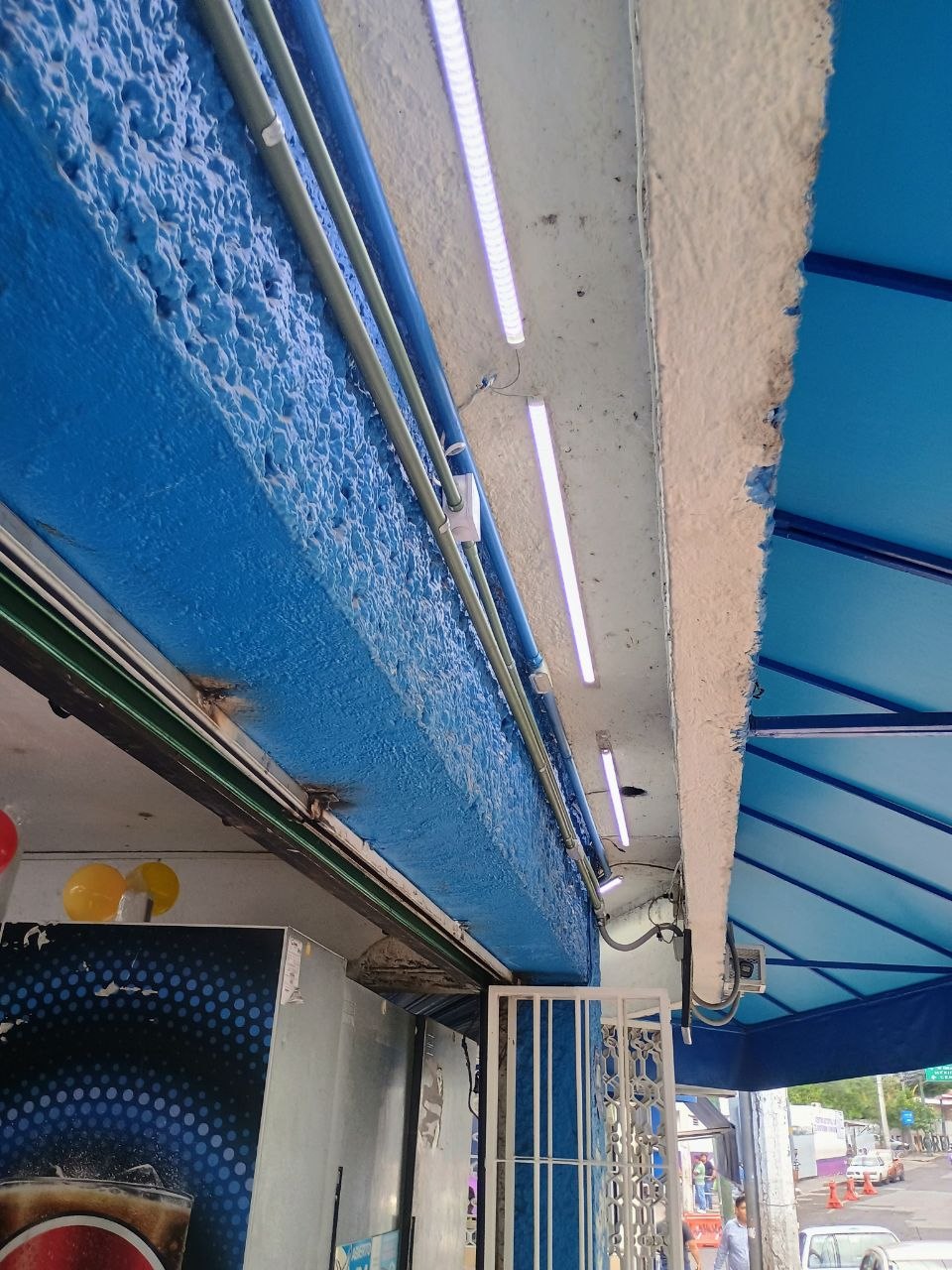

Instalación LED 3

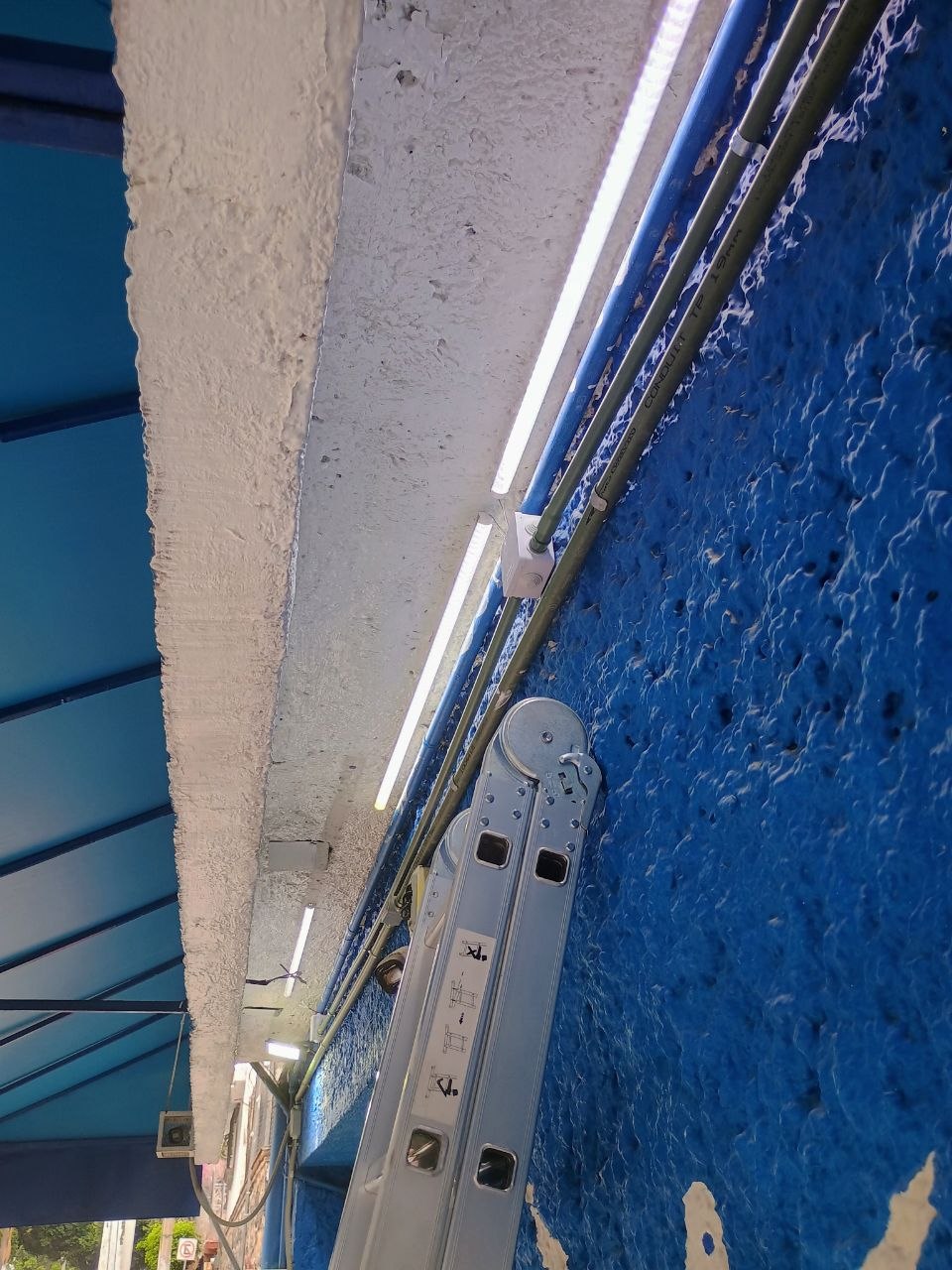

Instalación LED 4

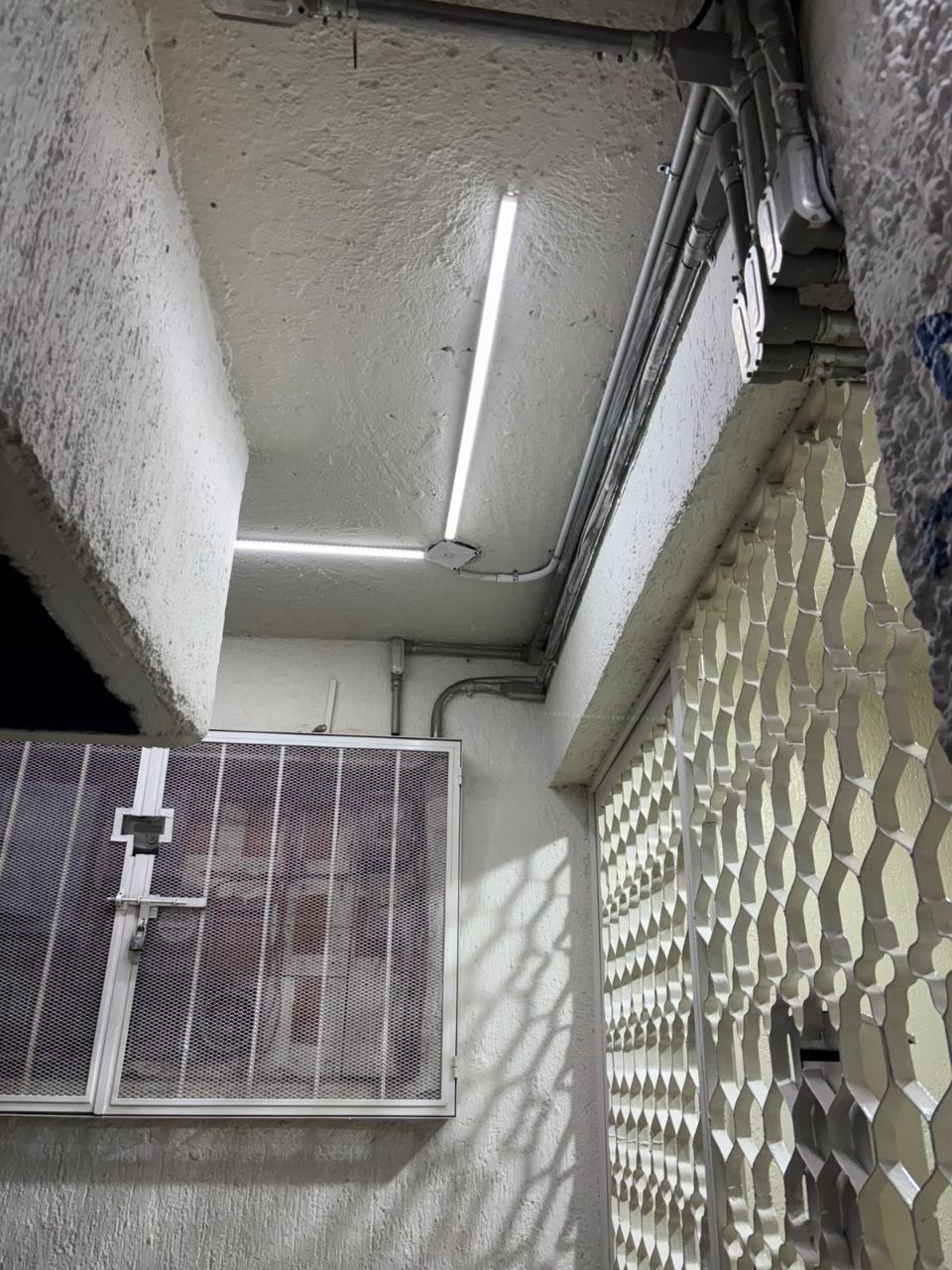

Instalación LED 5

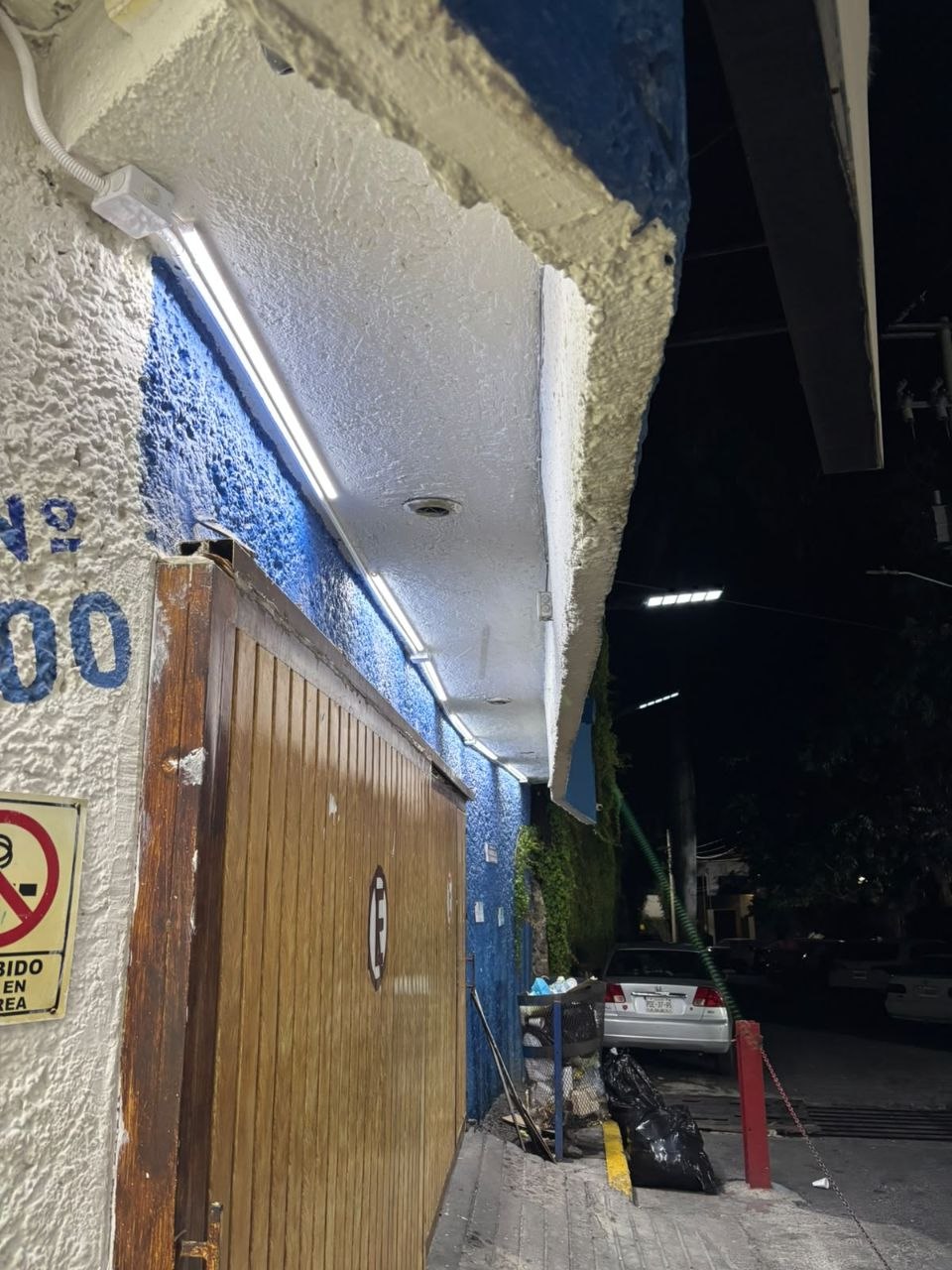

Instalación LED 6

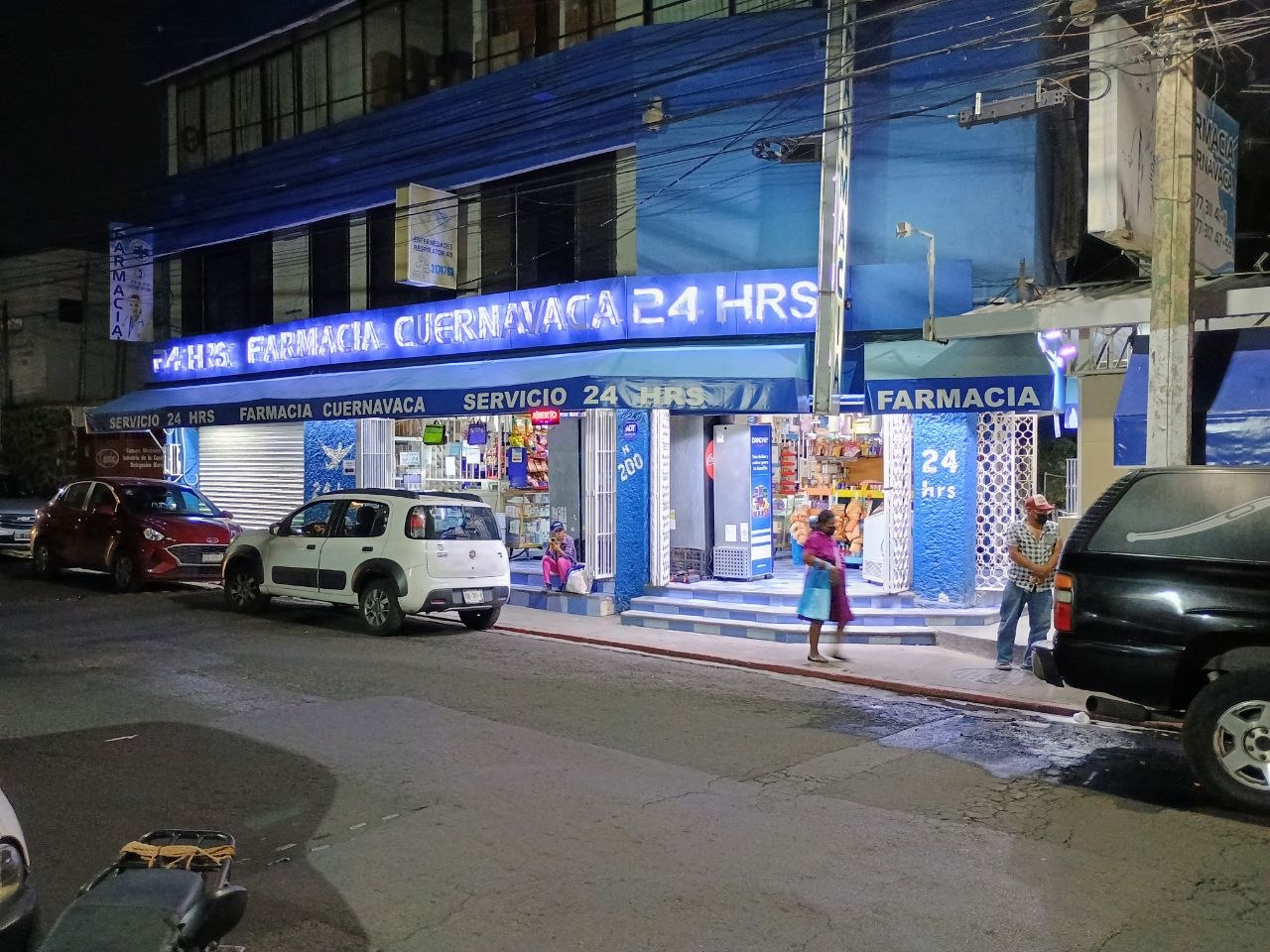

Instalación LED 7

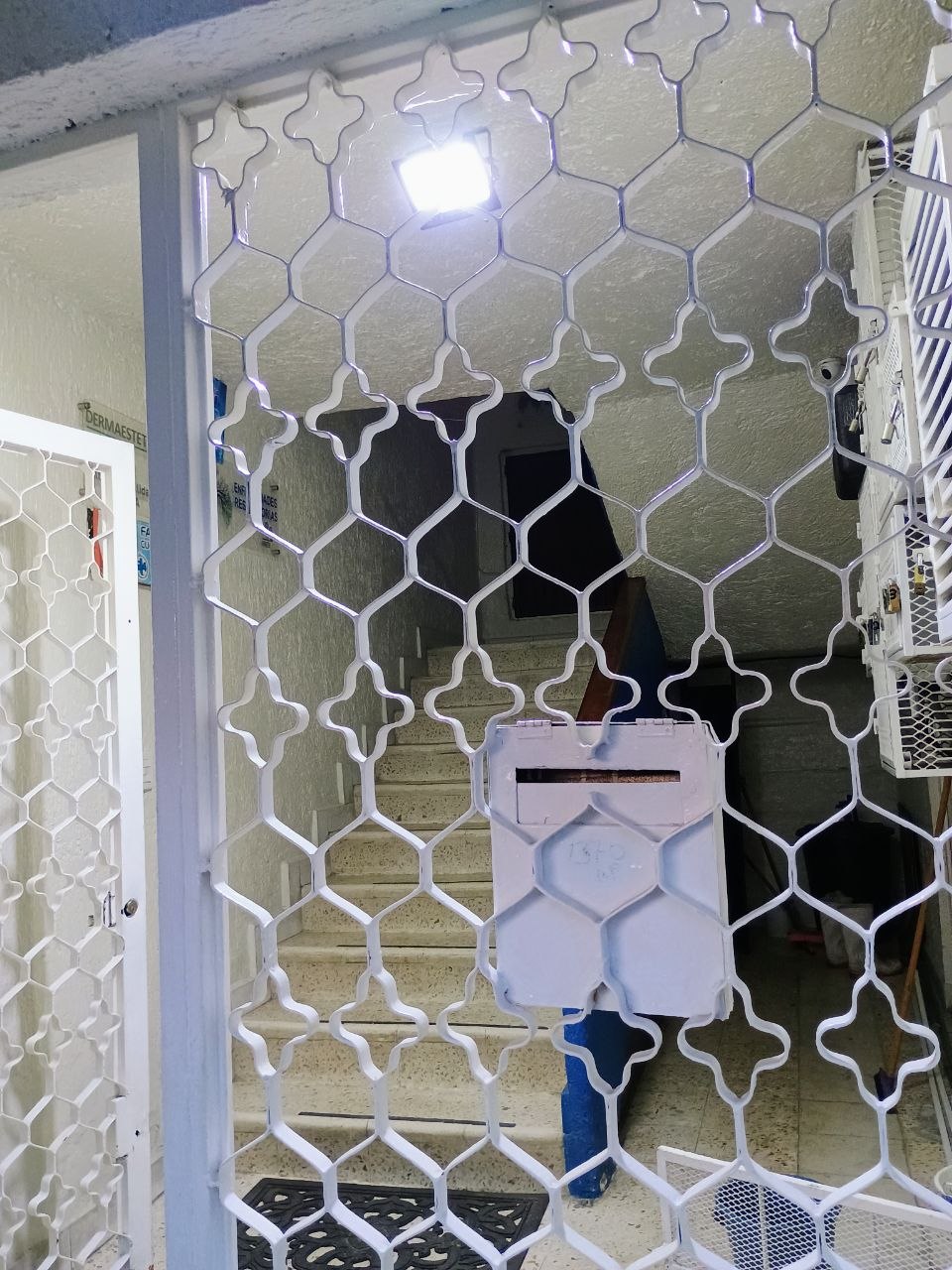

Instalación LED 8

Distribución por apagador

Detalle de las cargas conectadas y su consumo estimado durante una hora de funcionamiento continuo.

APAGADOR 01
154 W
  • Lámparas LED 22 W7 piezas
  • Corriente aprox. a 127 V1.21 A
  • Consumo por hora0.154 kWh
APAGADOR 02
130 W
  • Lámpara LED 30 W1 pieza
  • Reflector LED 100 W1 pieza
  • Corriente aprox. a 127 V1.02 A
APAGADOR 03
454 W
  • Lámparas LED 22 W7 piezas
  • Reflectores LED 100 W3 piezas
  • Corriente aprox. a 127 V3.57 A
APAGADOR 04
324 W
  • Lámparas LED 54 W6 piezas
  • Corriente aprox. a 127 V2.55 A
  • Consumo por hora0.324 kWh

Beneficios de la renovación

La modernización mejora la operación diaria del establecimiento y facilita el control de iluminación por áreas.

Mayor eficiencia energética

La tecnología LED entrega más iluminación útil con menor potencia que las luminarias antiguas y obsoletas.

Encendido por zonas

Cuatro apagadores independientes permiten utilizar solamente las áreas que necesitan iluminación.

Menor mantenimiento

Las luminarias LED suelen ofrecer una vida útil superior y reducen la frecuencia de reemplazos.

Mejor visibilidad

La combinación de lámparas lineales y reflectores mejora la cobertura general y refuerza puntos específicos.

ESPECIFICACIÓN ELÉCTRICA

Conductor THHW-LS calibre 14 AWG

Para las cargas calculadas, el conductor de cobre calibre 14 AWG ofrece capacidad suficiente, siempre que el circuito se encuentre correctamente protegido y las conexiones estén realizadas dentro de cajas y canalización adecuadas.

✓ 2.08 mm²
✓ Aislamiento THHW-LS
✓ Instalación en paralelo
✓ Circuito protegido

Instalación concluida y lista para operación

Proyecto realizado en Cuernavaca, Morelos. La carga total instalada es de 1,062 W, equivalente a aproximadamente 8.36 A cuando todas las luminarias operan simultáneamente a 127 V.
